WZ-218 全自动滤芯器贴标机

一、基本用途

全自动滤芯器贴标机适用于圆柱形产品定位喷码，定位/无定位贴标。

二、适用范围

u 适用标签：不干胶标签、不干胶膜、电子监管码、条形码等

u 适用产品：要求在圆柱形产品上贴标。

u 应用行业：广泛应用于电子、五金、塑胶、化工、食品、航天事业等行业。

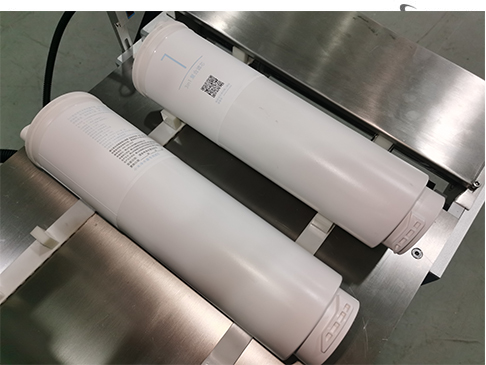

应用实例：滤芯器

三、工作过程

＊核心工作原理：

传感器检测到产品经过，发送信号给贴标控制系统，输送停止运行，定位产品贴标。

＊操作过程：

自动启动——> 人工将产品放到输送制定位置向前输送——>测物传感器检测到产品——>输送停止运行——>定位气缸1上行——>顶料气缸伸出，前后方向定位——>定位气缸2上行——>覆标电机启动——>定位传感器检测到定位点——>牵引电机启动出标——>测标传感器检测到信号—>牵引电机停止出标——>经过一定的覆标时间——>覆标电机停止——>前后定位气缸复位——>定位气缸1-2复位——>输送向前运行——>完成一个贴标流程。

四、技术参数：（以下为标准机型技术参数，其他特殊要求和功能，可量身订做）。

☆ 贴标精度： ±1mm (不含产品、标签误差)；

☆ 贴标速度：15～25件/分钟（与产品、标签尺寸有关）；

☆ 适用产品尺寸：直径：φ40mm～φ100mm

长度：300mm～370mm

☆ 适用标签尺寸：长度：20mm～320mm

宽度（底纸宽度）：20mm～200mm

☆ 整机尺寸：约3500mm×1200mm×1700mm（长×宽×高）；

☆ 适用电源： 220V/50HZ；

☆ 整机功率： 约2300W

五、功能特点

◆ 精度高，贴标过程均采用定位制贴标，确保产品不产生偏移；

◆ 稳定性高，机器均采用国内外知名品牌电气件和标准件，设计强度和加工精度都经过严格审核；

◆ 适用范围广，可满足各类圆柱形产品贴标；

◆ 调整方便，机械调整部分结构化组合和标签卷绕的巧妙设计，贴标位置自由度微调方便，使不同产品之间的转换和标签卷绕变得简单、省时；

◆ 智能控制，自动光电追踪，具备无物不贴标，稳定性高，采用高性能PLC+触摸屏+光电开关组成的高级电控系统，支持设备7×22小时运转；

◆ 具有故障报警功能，生产计数功能，省电功能，生产数设定提示功能，参数设置保护功能，标签即将用完提示功能，漏贴报警功能，漏标重复取标功能。

◆可选配功能和部件：

1.可根据客户需求定制;

2.可配色带打码机；

3可配喷码机。
