IC料盘技术方案

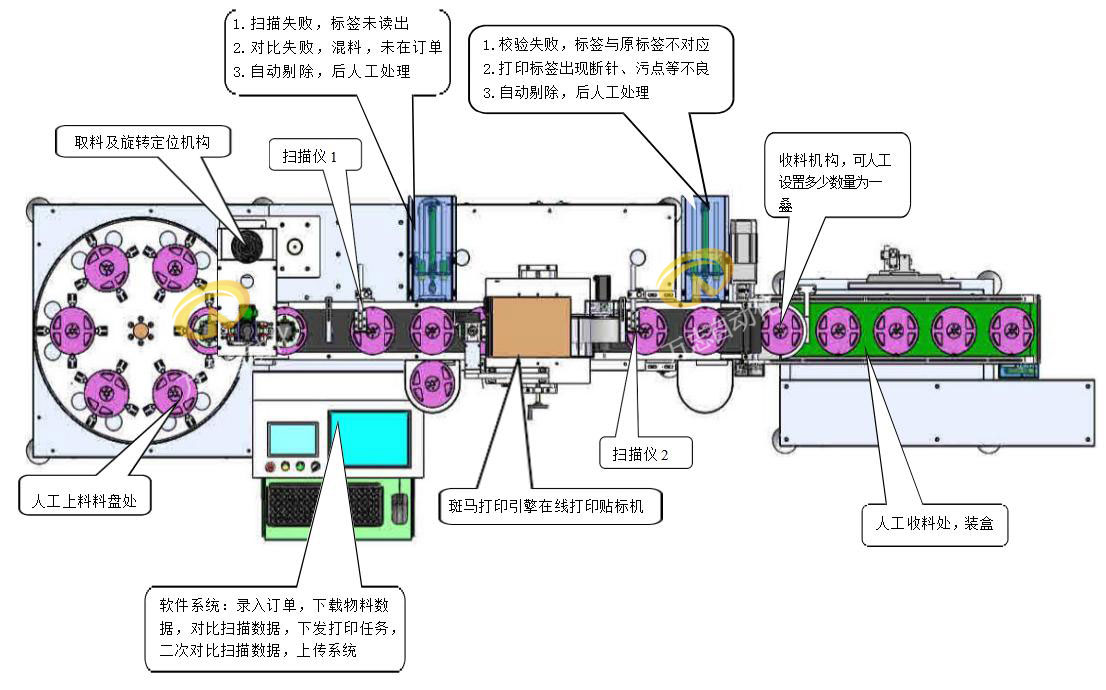

一、IC料盘自动上料贴标机工作原理如下：

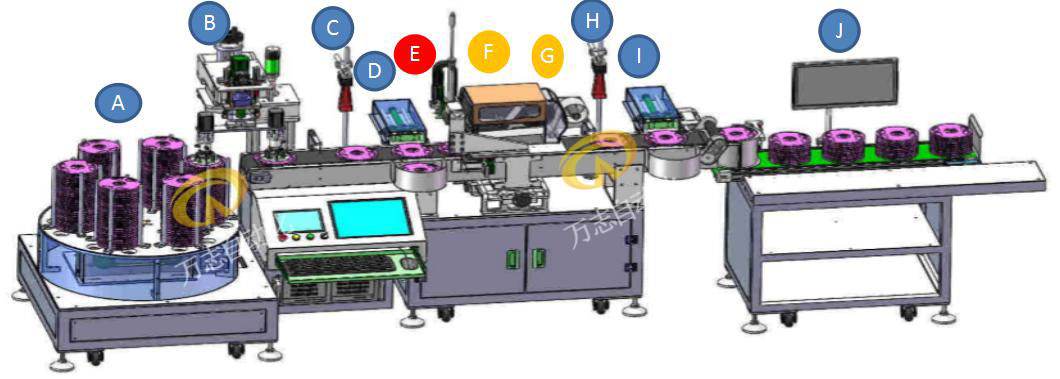

二、IC料盘分站式结构说明及配置

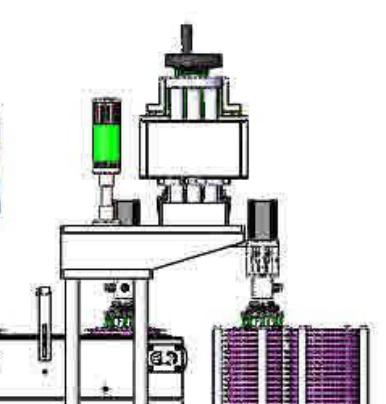

A料盘上料送料工位：

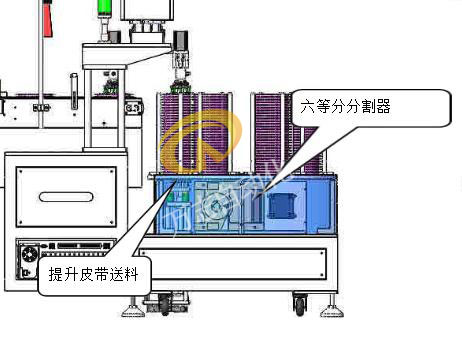

工位说明：1.采用分割器送料的形式，送料速度及位置更精准

2. 使用步进电机上电眼感应的方式，对料仓进行自动送料

3. 使用摇轮子方式，兼容可满足7/13/15英寸Reel

4. 自动切换料盘仓，当前一工位仓送料完毕，自动切换到下一料仓进行送料，切换时间短，在正常上料工作的同时，对缺料的物仓进行缺料呼叫

工位配置：

电气配置	数量	品牌
分割器	1	尚仁
限位电眼	按需	欧姆龙
三色灯	1	米思米
步进电机	1	雷赛

B取料定位工位：

工位说明：1.采用双工位吸盘抓取料的形式，吸盘工位有旋转电机，

2.使用步进电机上电眼感应IC料盘定位孔的方式，在吸起来的料盘进行转动定位，节省动作时间

3.吸盘兼容可满足7/13/15英寸Reel

4.主轴有旋转电机，上下气缸，满足取料和放料高速动作需求

工位配置：

电气配置	数量	品牌
旋转定位步进电机	2	雷赛
限位电眼	按需	欧姆龙
提升气缸	1	亚德客
中轴旋转步进电机	1	雷赛

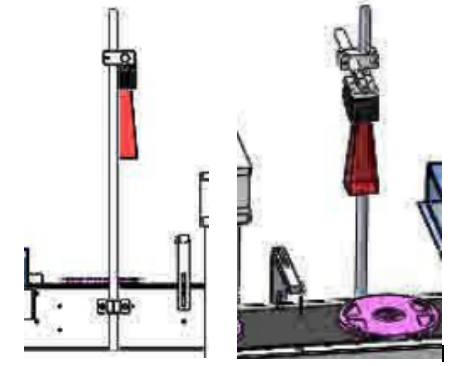

C扫描读取料盘信息工位：

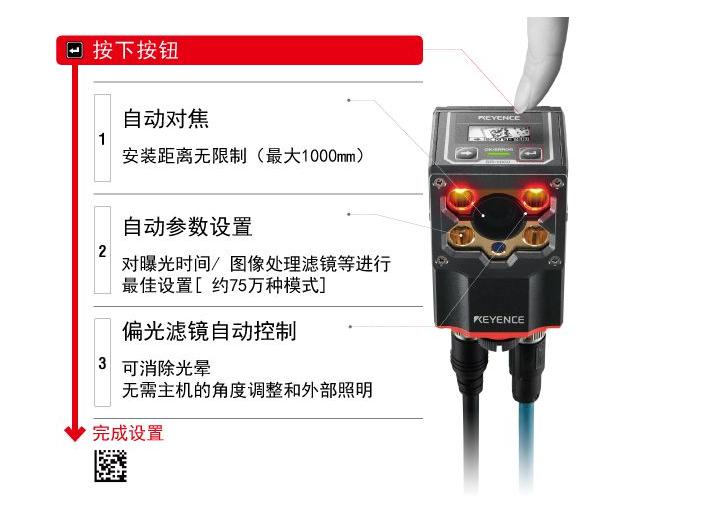

工位说明：1.采用基恩士扫描仪，自动对焦，自动设定读取条码顺序，输出分隔符等

2.抓取对的标签信息，无?华料号，与PLM确认（软件完成）

3.自动切换扫描模板，扫描兼容可满足7/13/15英寸Reel，以及高度在35-120mm高度的IC料盘，Tray装（高度 100mm)可以兼容

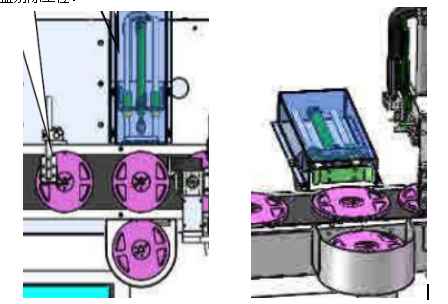

D料盘剔除工位：

工位说明：1.判断条件，读取条码不成功，物料混料，料盘不在当前设备的订单中等

2.剔除料仓能存储几个产品，需人工复核再整理

3.剔除兼容可满足7/13/15英寸Reel，Tray装料盘

工位配置：

电气配置	数量	品牌
气缸	1	亚德客

E预留工位说明

工位预留，可拓展分类剔除或其他

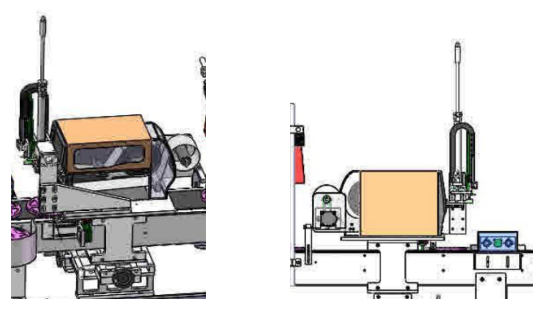

F G打印贴标工位：

工位说明：1.接收上位软件下发的打印任务，（可列队），打印标签真空吸住，等待料盘过来（一般扫描工位到贴标工位，会预留两个产品，所以打印贴标机自动列队）

2.输送带上加装拦停定位机构，因B工位已经定位，且贴标机，也调好了左右移动的位置，所以该工位只是往下压，即可贴标在指定位置，

3.贴标机构的吸标部分，是装有海绵的材料，且装有压力传感器，贴标兼容可满足7/13/15英寸Reel，Tray装料盘，接触到且有一定的反馈力度，即自动完成贴标动作复位

工位配置：

电气配置	数量	品牌
打印机	1	斑马打印引擎
拦停气缸	1	亚德客
贴标气缸	1	亚德客

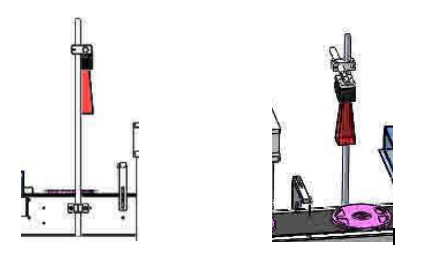

H扫描读取料盘信息工位：

工位说明：1.采用基恩士扫描仪，自动对焦，自动设定读取条码顺序，输出分隔符等

2.确认标签内容可读性验证,Reel ID与原始标签信息一致性

3.自动切换扫描模板，扫描兼容可满足7/13/15英寸Reel，以及高度在35-120mm高度的IC料盘，Tray装（高度 100mm)可以兼容；
