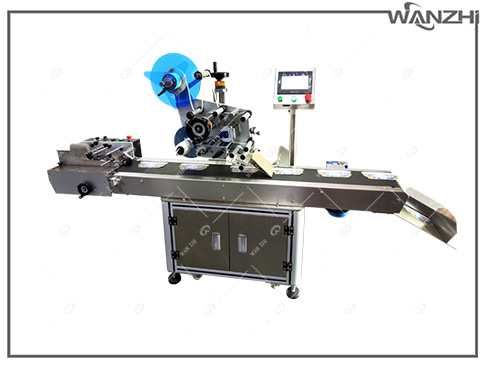

WZ-121 自动平面贴标机

一、基本用途

      全自动平面贴标机适用于在各种物品的上平面贴标签或不干胶膜，如书本、文件夹、盒子、纸箱\袋子等，广泛应用于大件产品的平面贴标，规格范围大的平面类物体贴标。

可选配打码机或喷码机到贴标头，可实现在标签上打印生产日期、批号和喷印条码等信息。

可结合产品考虑选配自动送料机构，如振动盘、自动送料机构等 ，取代人工放料更高效。

二、适用范围

◆ 适用标签：不干胶标签，不干胶膜，电子监管码，条形码等。
◆适用产品：要求在平面、大弧度面上贴附标签或膜的产品。

◆应用行业：广泛应用于印刷、文具、食品、日化、电子、医药等行业。

◆应用实例：书本平面贴标、文件夹贴标、包装盒子贴标、板材贴标等。

三、工作过程

◆核心工作原理：传感器检测到产品经过，传回信号到贴标控制系统，信号经过PLC处理后，在适当时刻送出标签贴附在产品设定位置上，产品流经覆标装置，标签被覆牢固，一张标签的贴附动作完成。

◆操作过程：放产品（可接流水线）—>产品输送（自动实现）—>产品纠正（自动实现）—>产品检测（自动实现）—>贴标（自动实现）—>覆标（自动实现）—>收集已贴标产品。

四、技术参数：（以下为标准机型技术参数，其他特殊要求和功能，可量身订做）。

◆  适用标签：长度：6mm～250mm，宽度（底纸宽度）：20mm～150mm
◆  适用产品尺寸（长×宽×高/厚）：长：40mm～400mm 宽：40mm～300mm
高（厚）：0.2mm～200mm
◆  适用标卷外径（mm）：φ300毫米以下均可，内径：φ76mm
◆  贴标精度（mm）：±1mm
◆  贴标速度（pcs/min) ：40～80pcs/min
◆  重量（kg）：约130kg
◆  频率（HZ）：50HZ
◆  电压（V）：220V
◆  功率（W）：500W
◆  设备外形尺寸（mm）：1800mm×780mm×1400mm   （长×宽×高）

五、功能特点

◆ 贴标精度高，细分步进电机或伺服电机驱动送标，送标精准；标带绕行纠偏机构设计，保证标签牵引过程中不左右偏移；偏心轮技术应用于牵引机构，牵引标签不打滑，确保出标精准；

◆ 坚固耐用，采用三杆调整机构，充分利用三角形的稳定性，整机坚实耐用；

◆ 稳定性高，松下PLC+威纶触摸屏+松下针形电眼+德国西克标签电眼组成的高级电控系统，支持设备7×20小时运转；

◆ 调整简单，贴标头上下前后可调，不同产品之间的转换变得简单、省时；

◆ 应用灵活，可单机生产或接流水线生产，生产现场布局简单；

◆ 智能控制，自动光电追踪，具备无物不贴标，无标自动校正和标签自动检测功能，防止漏贴和标签浪费；

◆ 触摸屏操作界面，全中文注释和完善的故障提示功能，各种参数调整简单快捷，操作方便；

◆ 功能强大，具有生产计数功能，省电功能，生产数设定提示功能，参数设置保护功能，方便生产管理；

◆ 可选配功能和部件：

①热打码/喷码功能；

②自动收料功能（结合产品考虑）；

③自动上分功能（结合产品考虑）；

④增加贴标头装置；

⑤其他功能（按客户要求订做）。
